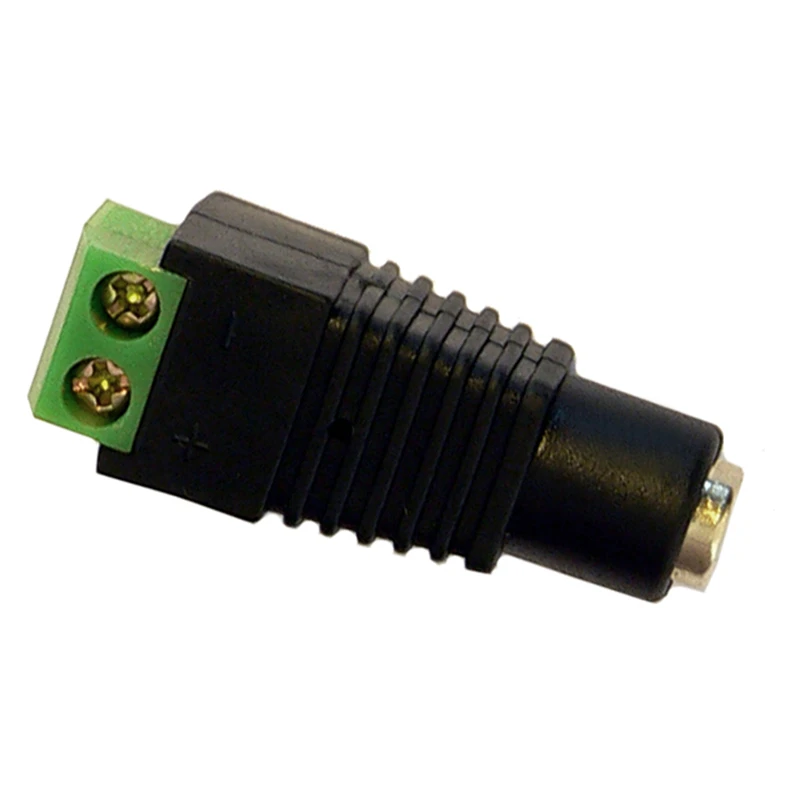

PROVISION-ISR Táp Csatlakozó – DC Jack Aljzat, Becsavarozható (5.5 / 2.1 mm)

A PROVISION-ISR becsavarozható DC jack aljzat egy ipari kivitelű, forrasztásmentes csatlakozómegoldás 5.5 mm külső és 2.1 mm belső átmérőjű DC dugókhoz. A termék célja a gyors és megbízható tápellátási kapcsolatok kialakítása különféle alacsony feszültségű (12–24 V DC) rendszerekben. A csatlakozó kialakítása lehetővé teszi a vezetékek csavaros rögzítését, ezáltal biztosítva a rezgésálló, stabil érintkezést. A polaritásjelölés és a színkódolás segíti a helyes bekötést, csökkentve a hibás csatlakoztatás kockázatát.

Alkalmazási területek

• Biztonságtechnikai rendszerek (pl. CCTV kamerák, rögzítők)
• LED világítási rendszerek és vezérlőegységek
• Hálózati eszközök (routerek, switch-ek, access pointok)
• Elektronikai prototípus-fejlesztés és laboratóriumi környezetek
• Mobil tápellátási megoldások (pl. akkumulátoros rendszerek)

Műszaki specifikációk

• Paraméter: Érték
• Csatlakozó típusa: DC jack aljzat (női)
• Külső átmérő: 5.5 mm
• Belső átmérő: 2.1 mm
• Bekötési mód: Becsavarozható sorkapocs (forrasztásmentes)
• Érintkező anyaga: Nikkelezett rézötvözet
• Ház anyaga: Hőálló ABS műanyag
• Maximális feszültség: 24 V DC
• Maximális áramerősség: 5 A
• Üzemi hőmérséklet-tartomány: -20 °C – +60 °C
• Rögzítés: Csavaros vezetékbekötés, polaritásjelöléssel
• Kompatibilitás: Szabványos 5.5 / 2.1 mm DC dugók

Főbb jellemzők

• Forrasztásmentes, gyors szerelhetőség terepi környezetben
• Stabil elektromos kapcsolat rezgésnek kitett alkalmazásokhoz
• Színkódolt polaritásjelölés a hibamentes bekötéshez
• Kompatibilis a legtöbb 12–24 V DC tápellátási rendszerrel
• Mechanikailag robusztus kialakítás, hosszú élettartam

Telepítési és használati megjegyzések

A csatlakozó használata során ügyelni kell a helyes polaritás bekötésére. A pozitív és negatív vezetékek a csatlakozó házán jól látható jelöléssel vannak ellátva. A vezetékek rögzítése csavaros szorítással történik, amelyhez laposfejű csavarhúzó használata javasolt. A vezetékek megfelelő szigetelése és a csatlakozó mechanikai rögzítése ajánlott a hosszú távú üzembiztonság érdekében.

Ajánlás

A PROVISION-ISR DC jack aljzat ideális választás olyan szakemberek számára, akik megbízható, gyorsan telepíthető és karbantartható csatlakozási megoldást keresnek alacsony feszültségű egyenáramú rendszerekhez. A termék különösen ajánlott telepítők, villamosipari technikusok, biztonságtechnikai szakemberek és elektronikai fejlesztők részére.
